认识逻辑门
在纸上画出与门（AND）、或门（OR）、非门（NOT）的符号和真值表，理解每种门的输入输出关系。
项目详情
项目详情
数学逻辑谜题
★★★★★
中等逻辑电路与门
Admin User
LV11项目作者
用简单的开关和灯泡理解与门、或门、非门的工作原理，亲手搭建基本逻辑电路。你将认识计算机最底层的"思考方式"——用0和1进行逻辑运算，感受数字世界的奥秘。
5
步骤
6
材料
0
完成
0
投币
Admin User
LV11项目作者
用简单的开关和灯泡理解与门、或门、非门的工作原理，亲手搭建基本逻辑电路。你将认识计算机最底层的"思考方式"——用0和1进行逻辑运算，感受数字世界的奥秘。
5
步骤
6
材料
0
完成
0
投币
6
种材料
0
人完成
0
投币
安全提醒
制作或观察时请确认环境安全，必要时在成人或老师陪同下完成。
LED小灯泡2
小开关2
电池和电池盒
导线若干
硬纸板
做电路底板
记录表格
在纸上画出与门（AND）、或门（OR）、非门（NOT）的符号和真值表，理解每种门的输入输出关系。

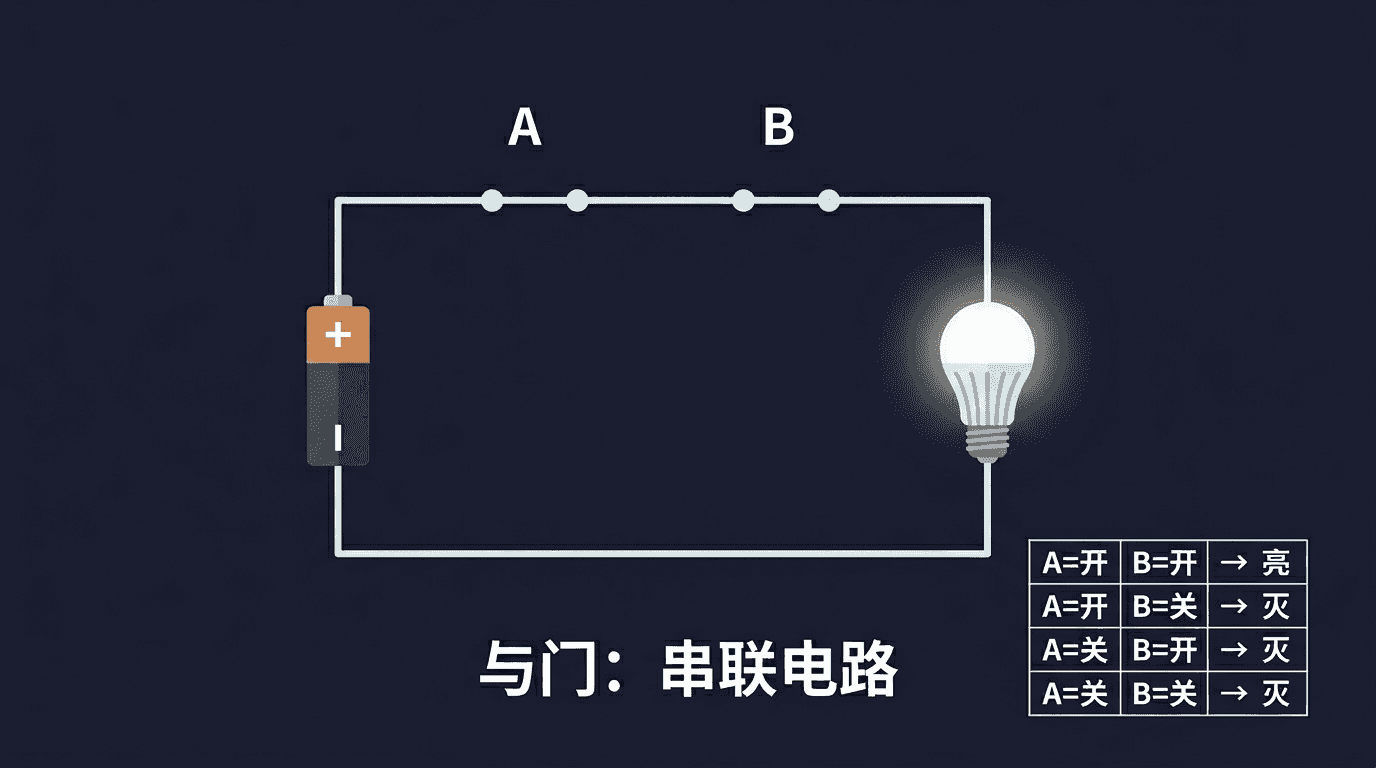

将两个开关串联连接灯泡和电池，测试只有两个开关都打开时灯泡才亮——这就是与门。
还没有评论，快来抢沙发吧！

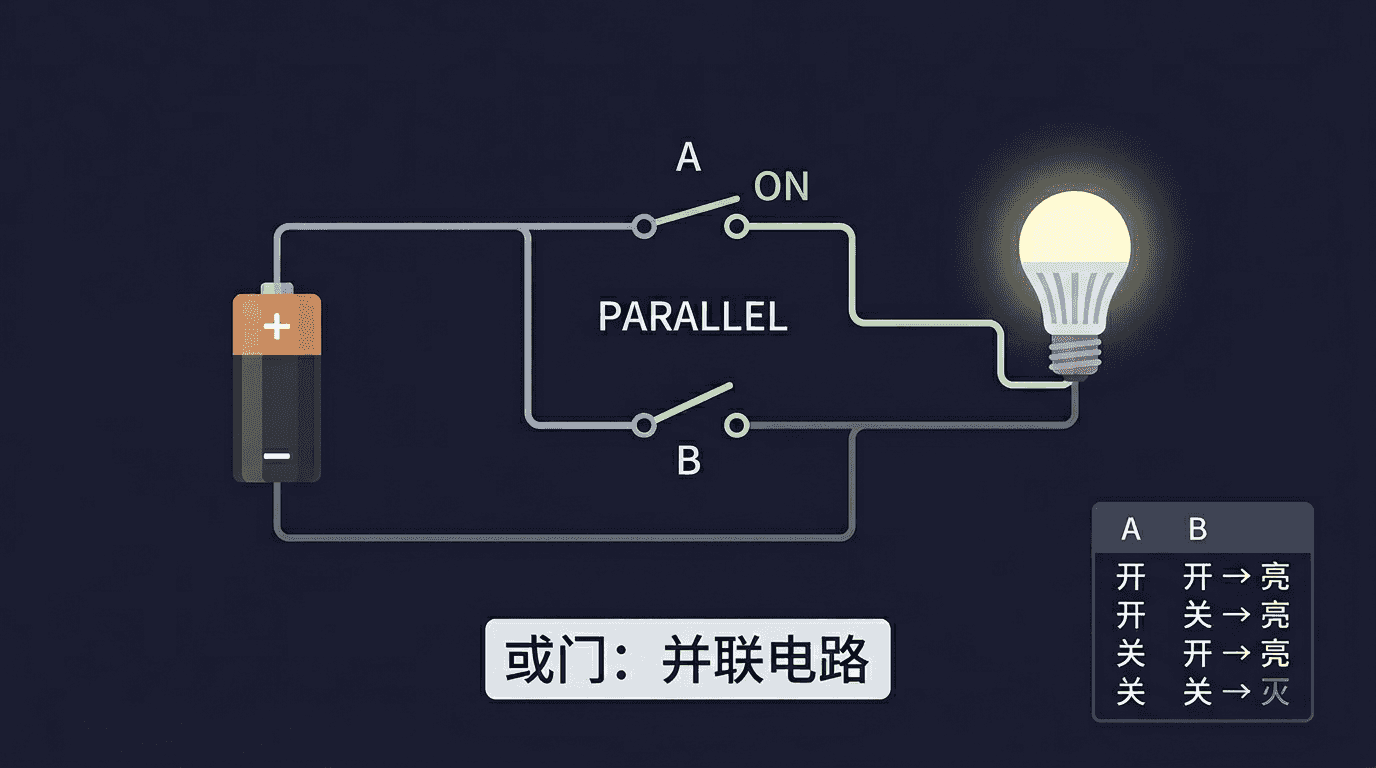

将两个开关并联连接灯泡和电池，测试任何一个开关打开灯泡就亮——这就是或门。
分别在两个开关的四种组合状态（开开、开关、关开、关关）下观察灯泡状态，填写真值表验证。
用三个开关组合搭建"(A AND B) OR C"的电路，预测并验证灯泡在不同开关组合下的亮灭情况。
