项目简介

用手电筒将立体图形的影子投射到墙面和桌面上，探索不同角度投影的形状变化。你将理解三维物体如何产生二维投影，学习正交投影和透视投影的区别。

1. 1

   准备材料

   手电筒、各种立体模型 等 5 种

   共 5 种材料

   手电筒1 个各种立体模型1 个白色墙壁或白纸板适量铅笔和记录本1 个橡皮泥1 个
2. 2

   基础投影

   在暗室中用手电筒从正面照射正方体，在墙上看到正方形的影子；从斜上方照射，影子变成什么形状？

   在暗室中用手电筒从正面照射正方体，在墙上看到正方形的影子；从斜上方照射，影子变成什么形状？

3. 3

   一物多影

   转动正方体的角度，记录不同方向的投影形状：正方形、长方形、六边形等，画出每种投影。

   转动正方体的角度，记录不同方向的投影形状：正方形、长方形、六边形等，画出每种投影。

4. 4

   猜影游戏

   一人在幕后放置不同立体图形，只让另一人看影子来猜原物是什么形状。

   一人在幕后放置不同立体图形，只让另一人看影子来猜原物是什么形状。

5. 5

   截面探索

   用橡皮泥做一个正方体，用细线从不同角度切开，观察截面形状：三角形、长方形甚至六边形。

   用橡皮泥做一个正方体，用细线从不同角度切开，观察截面形状：三角形、长方形甚至六边形。

6. 6

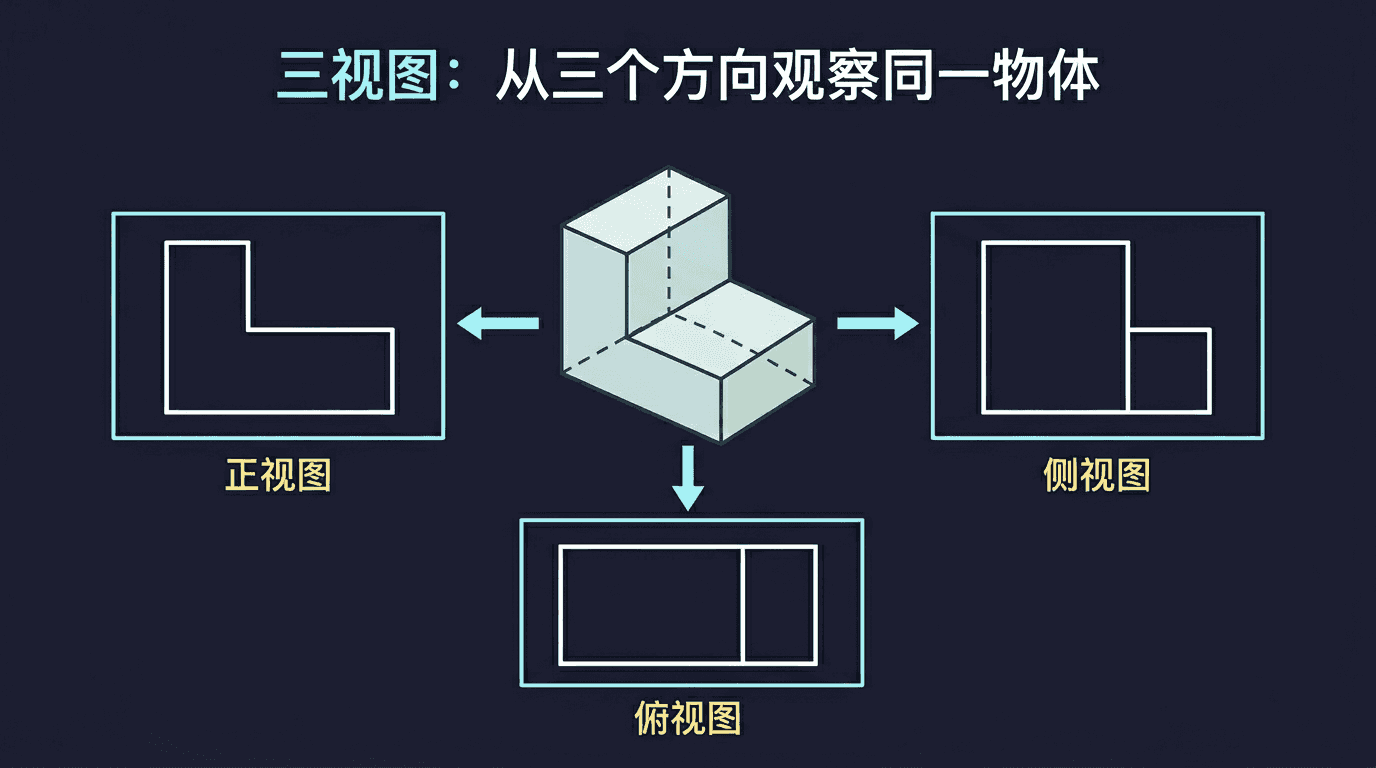

   三视图绘制

   从正面、侧面和上方分别观察立体模型，画出对应的正视图、侧视图和俯视图。





   从正面、侧面和上方分别观察立体模型，画出对应的正视图、侧视图和俯视图。

7. 7

   工程应用

   在笔记本上记录你的思考：建筑师和工程师如何用三视图和投影图来描述复杂的三维结构。

   在笔记本上记录你的思考：建筑师和工程师如何用三视图和投影图来描述复杂的三维结构。
