项目简介

用Arduino和多种传感器搭建一个能测量温度、湿度和气压的小型气象站！你将学习多个传感器的协同工作方式和数据采集的基本方法。可以连续记录天气数据，像真正的气象员一样观测气候变化。

1. 1

   准备材料

   Arduino UNO 开发板、DHT11 温湿度传感器 等 8 种

   共 8 种材料

   Arduino UNO 开发板1块DHT11 温湿度传感器1个BMP180 气压传感器1个LCD1602 液晶显示屏1块面包板和杜邦线 若干适量USB数据线和电脑适量10KΩ电位器1个外壳材料适量
2. 2

   连接温湿度传感器

   将DHT11传感器连接到面包板，VCC接5V，GND接地，数据脚通过10KΩ上拉电阻接Arduino数字引脚。

   将DHT11传感器连接到面包板，VCC接5V，GND接地，数据脚通过10KΩ上拉电阻接Arduino数字引脚。

3. 3

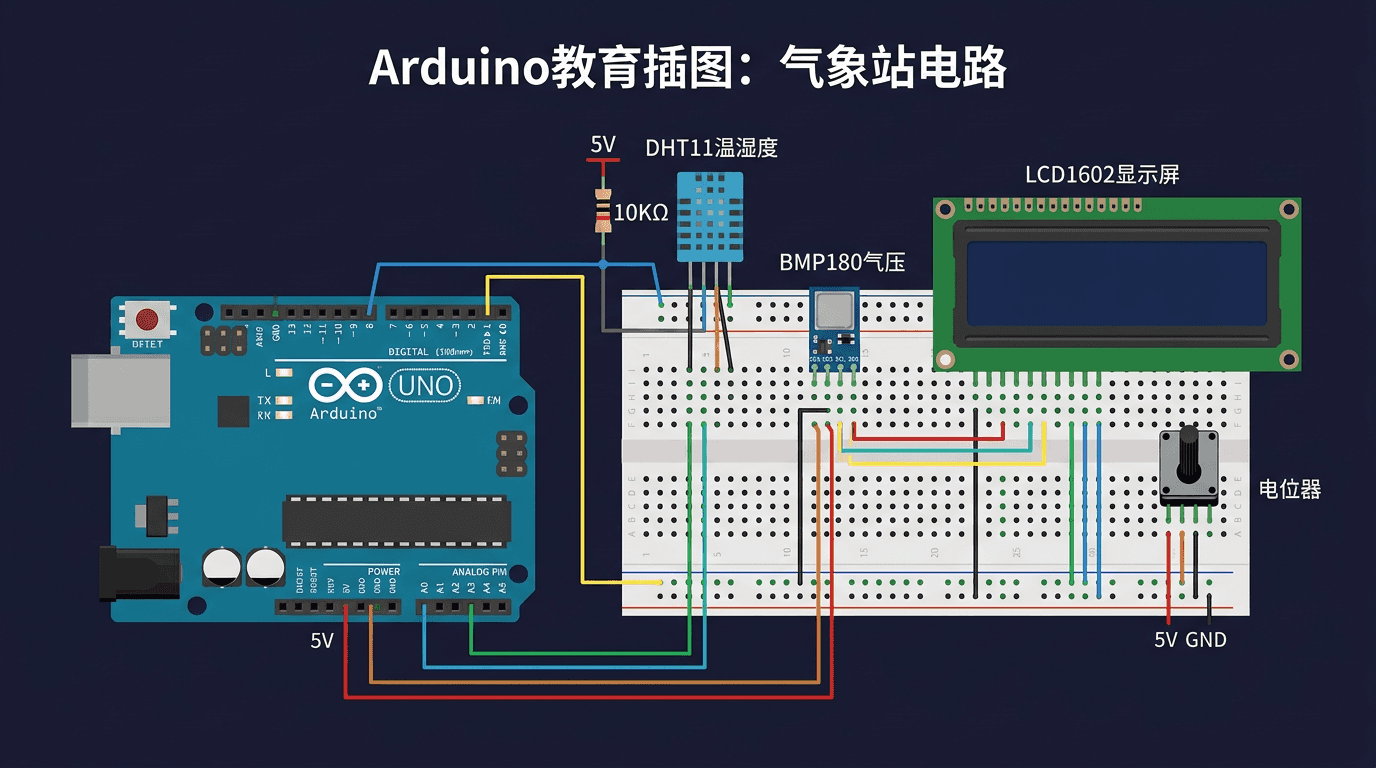

   连接气压传感器

   将BMP180通过I2C总线连接到Arduino，SDA接A4，SCL接A5，VCC和GND分别接电源和地线。





   将BMP180通过I2C总线连接到Arduino，SDA接A4，SCL接A5，VCC和GND分别接电源和地线。

4. 4

   连接LCD显示屏

   按照LCD1602的接线图将其连接到Arduino，安装电位器调节显示对比度到清晰可见。

   按照LCD1602的接线图将其连接到Arduino，安装电位器调节显示对比度到清晰可见。

5. 5

   编写综合程序

   安装DHT和BMP180库，编写程序循环读取温度、湿度和气压值，格式化后显示在LCD屏幕上。

   安装DHT和BMP180库，编写程序循环读取温度、湿度和气压值，格式化后显示在LCD屏幕上。

6. 6

   组装与测试

   将所有元件整理固定在外壳中，通电运行后与手机天气APP的数据对比验证准确性。

   将所有元件整理固定在外壳中，通电运行后与手机天气APP的数据对比验证准确性。

7. 7

   持续观测

   将气象站放在窗台或阳台，连续一周每天同一时间记录温度、湿度和气压数据，用表格整理并画出变化折线图。

   将气象站放在窗台或阳台，连续一周每天同一时间记录温度、湿度和气压数据，用表格整理并画出变化折线图。
