连接温度传感器
将LM35温度传感器插在面包板上,VCC接5V,GND接地,中间输出脚接Arduino的模拟输入引脚A0。
用温度传感器和小风扇制作一个温度升高自动开启的智能风扇!你将学习模拟传感器的读取方法和条件判断编程。当周围温度超过设定值时风扇自动转起来,模拟真实的智能家电控制逻辑。
Arduino UNO 开发板、LM35 温度传感器 等 8 种
共 8 种材料
将LM35温度传感器插在面包板上,VCC接5V,GND接地,中间输出脚接Arduino的模拟输入引脚A0。
将LM35温度传感器插在面包板上,VCC接5V,GND接地,中间输出脚接Arduino的模拟输入引脚A0。

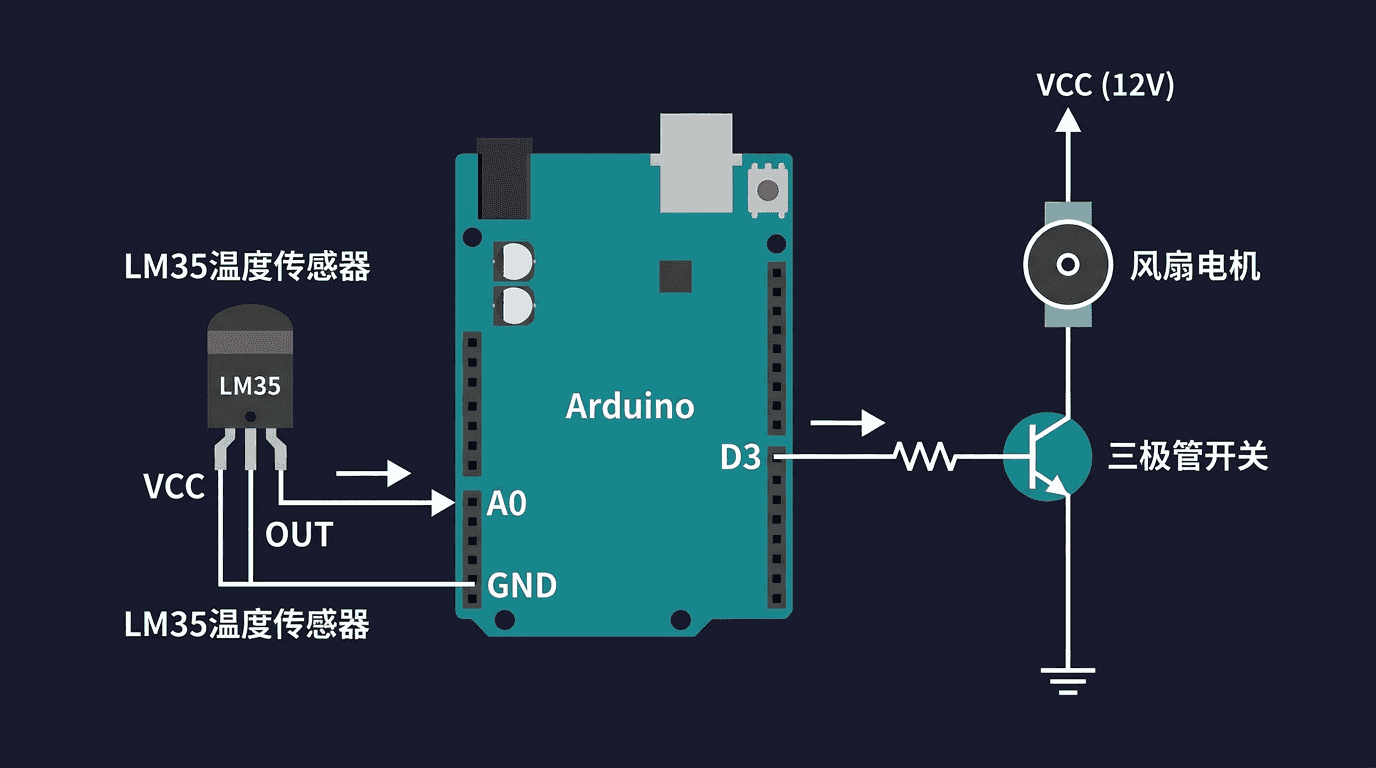

由于风扇功率较大不能直接用Arduino驱动,用三极管作为开关,Arduino数字引脚通过电阻连接三极管基极,风扇接集电极。


由于风扇功率较大不能直接用Arduino驱动,用三极管作为开关,Arduino数字引脚通过电阻连接三极管基极,风扇接集电极。
读取温度传感器的模拟值并换算为摄氏度,设定阈值(如28°C),温度超过阈值时输出HIGH驱动风扇转动。
读取温度传感器的模拟值并换算为摄氏度,设定阈值(如28°C),温度超过阈值时输出HIGH驱动风扇转动。
上传程序后用手捂住传感器提升温度或用吹风机微微加热,观察风扇是否在达到阈值时自动启动。
上传程序后用手捂住传感器提升温度或用吹风机微微加热,观察风扇是否在达到阈值时自动启动。
如果有LCD显示屏,增加实时温度显示功能,让装置更像一个完整的智能设备。
如果有LCD显示屏,增加实时温度显示功能,让装置更像一个完整的智能设备。
还没有探索记录
完成后上传作品,成为第一个记录的人。

纸板机器人手偶
用纸板和铆钉制作一个关节可动的机器人手偶,通过手指操控实现各种动作。你将学习简单机构和联动原理,理解机器人关节的运动方式。
8
种材料
0
人完成
0
投币
安全提醒
制作或观察时请确认环境安全,必要时在成人或老师陪同下完成。
Arduino UNO 开发板
LM35 温度传感器
小直流风扇
5V
NPN三极管
S8050
二极管
1N4007
面包板和杜邦线
USB数据线和电脑
LCD显示屏
可选
将LM35温度传感器插在面包板上,VCC接5V,GND接地,中间输出脚接Arduino的模拟输入引脚A0。

由于风扇功率较大不能直接用Arduino驱动,用三极管作为开关,Arduino数字引脚通过电阻连接三极管基极,风扇接集电极。
读取温度传感器的模拟值并换算为摄氏度,设定阈值(如28°C),温度超过阈值时输出HIGH驱动风扇转动。
上传程序后用手捂住传感器提升温度或用吹风机微微加热,观察风扇是否在达到阈值时自动启动。
如果有LCD显示屏,增加实时温度显示功能,让装置更像一个完整的智能设备。
